一.用途及使用范围：

本试验机用来做直径在1.6mm-9.5mm范围内的飞机操纵用钢丝绳，航空用钢丝绳和不绣钢钢丝绳的弯曲疲劳性能试验。可以测定第一根钢丝断裂时弯曲疲劳次数，或试样一股或全部破断时弯曲疲劳次数，或一捻距内断丝根数达到规定值时弯曲疲劳次数，或试样达到规定的弯曲疲劳次数等。本机具有试验可靠，读数直观、准确等特点，是生产和使用航绳和不绣钢绳企业和科研单位的必备产品。

二.主要技术规范：

2.1   试样直径                1.6mm-9.5mm

2.2   试样张力值              22N-600N

2.3   试样弯曲疲劳频率        20-120次/分钟

2.4   电动机                  Y802-4-0.75KW   1390r/min

2.5   记数器记录的范围         0-9999999次

2.6   外型尺寸                 1500×600×1465(mm)

2.7   重量                     约 800kg

三.结构简述：

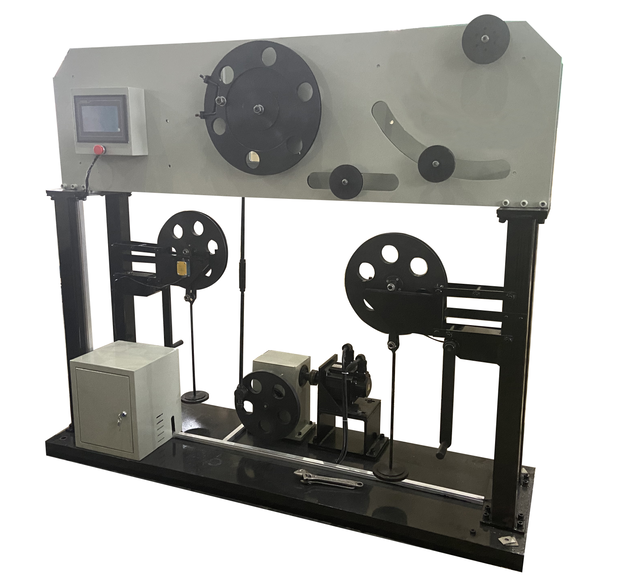

本试验机采用平面单向弯曲立式结构，主要由电机和减速机、主动轮、弯曲滑轮、载荷动滑轮、导向轮、电控部分等零部件组成（参看附图一）。弯曲滑轮根据钢丝绳直径的粗细分类制作，一种直径的钢丝绳对应一种弯曲滑轮，各种弯曲滑轮设计成同一种安装方式，更换方便，只要把一个M8的螺母拧下，拆下原来的滑轮，换上新滑轮即可。

本机设计了两种载荷动滑轮：一种为钢质较轻的滑轮，它适合做直径6mm以下的钢丝绳试样的试验，还有一种是较重的钢质滑轮，它适合做直径4.5mm以上的钢丝绳试样的试验。减速机与电机采用柔性联接，电机转速1400r/min，经变频，蜗轮蜗杆减速，减速机输出轴转速为20-120r/min，误差为±5%。采用了曲柄连杆机构，使主动轮在100°范围内往复转动，使试样承受平面单向弯曲。

本试验机采用西门子PLC和步科触摸屏，人性化设计，八位计数，操作方便，显示清晰可靠。
