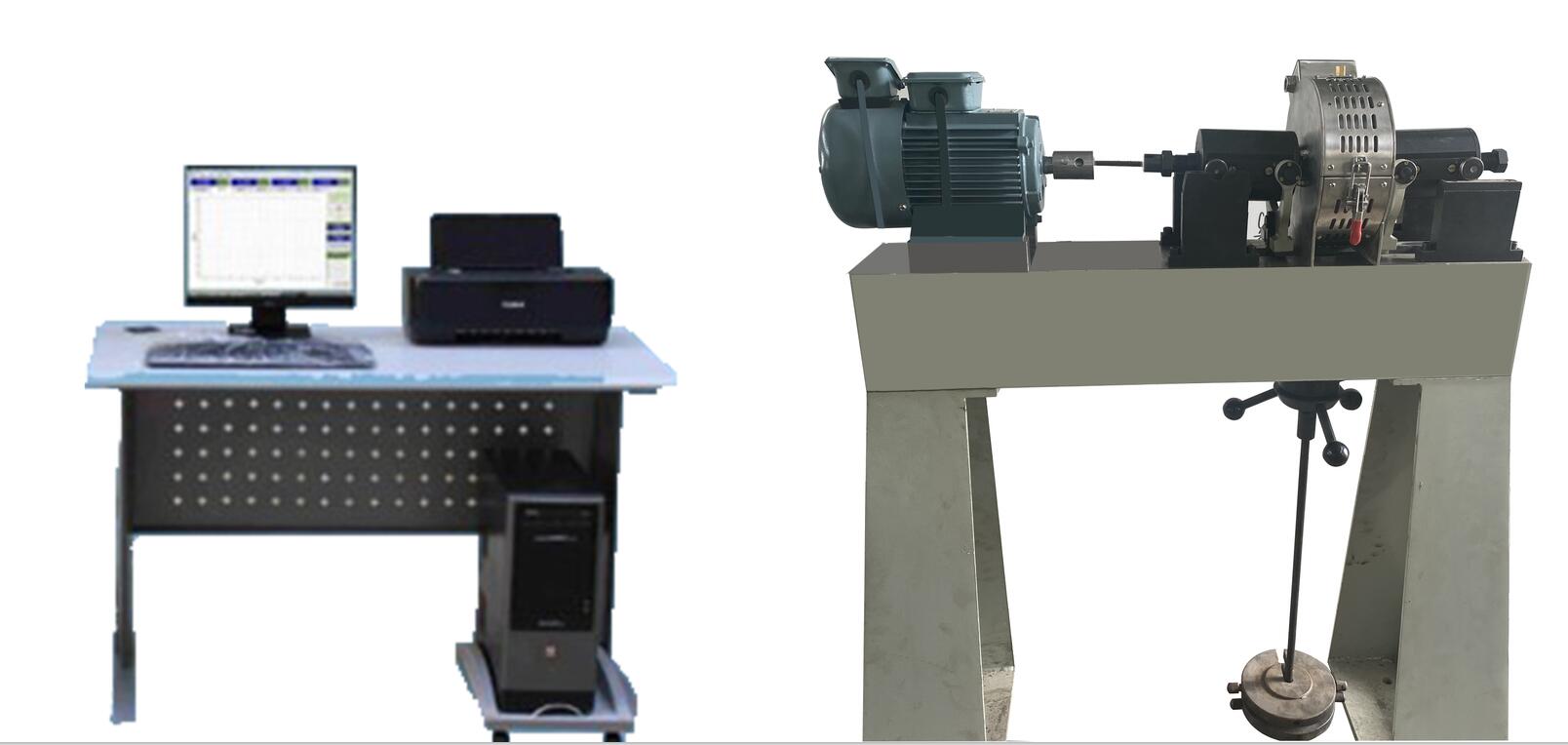

宁夏绿水青山PQ-60型高速旋转弯曲疲劳试验机

一﹑结构概述及功能

   PQ-60 型纯旋转弯曲疲劳试验机采用完全对称左右夹持系统、加载系统，双点支撑、双点加载结构设计，符合人体工程学原理，极大地保证了整机系统稳定性和可靠性。该机有机身、左右夹持系统、交流高速电机驱动器系统，微机测控系统、加载系统、高温炉及控制系统、冷却系统、保护系统等组成。最大限度测定金属材料在室温和高温空气中试样旋转弯曲条件下进行的疲劳试验。准确记录金属材料在交变应力或应变作用下产生的裂纹或失效以及材料性能的变化过程。通过微机测控系统PLC/WINCC专用软件继而获取疲劳寿命（疲劳失效的实际循环数）、由S-N 曲线（应力寿命曲线）获取耐久极限应力(疲劳极限)，同时具备 4种疲劳曲线图供参照分析使用。

二、主要技术指标

1. 加载能力：最大弯矩为60Nm, 弯矩误差±1％（加载砝码：0.1N-100N共10种，精度精度±0.5％。砝码组合满足任一加载要求）;

2. 加载力臂：100mm；力臂误差0.01mm

3、夹持系统夹持直径：φ8、φ12、φ17

4. 旋转夹持装置静态径向跳动量不大于0.02mm；

5. 旋转夹持装置动态径向跳动量不大于0.05mm；

5. 夹持装置加载条件下转速：3000～8000 转/分任意设定，转速精度±0.5%。最高可达12000 转/分）；

6、高温炉温度（300-1000，灵敏度不大于1）

控温精度      温度波动      温度梯度

300～600，     ±2              2

600～900，      ±3              3

900～1000，    ±4             4

7.高温炉均热带长度： 50mm；
